全自动胶囊填充机

设备介绍：

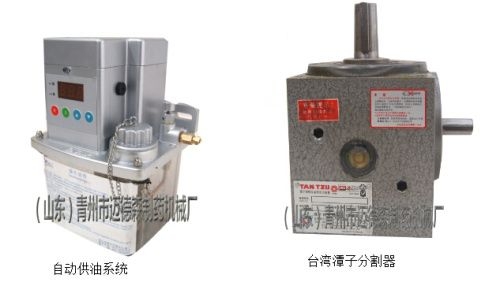

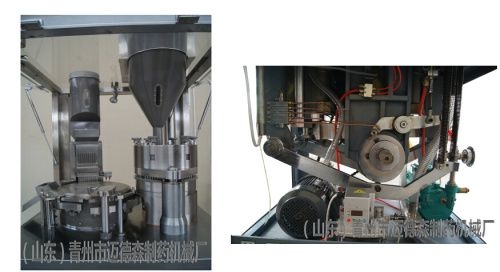

       （山东）青州市迈德森制药机械厂专业从事设计、研发、生产NJP系列全自动胶囊充填机，主营胶囊填充机,胶囊充填机,全自动胶囊灌装机等产品，是NJP-2系列全自动胶囊充填机研发、生产的厂家，经18位专业工程师潜心多年在NJP-2系列基础上设计、研发、生产处NJP-3系列全自动胶囊充填机，NJP-3系列研发、设计颠覆了传统设计理念，整机传动部分采用福格森传动系统，配置了专业用于全自动胶囊充填机台湾潭子分割器，电器与自动化全部采用德国西门子，轴承系列全部采用日本原装进口，电机采用德国SEW，并自主研发设计用于全自动胶囊充填机传动部分自动供油系统，凸轮全部采用德国德玛吉六轴联动CNC数控加工中心一次成型。

      公司现有NJP-3-200、400、800、1000、1200、2300、3500A/C等系列产品，属国内同类产品整个型号齐全的生产企业。其中NJP-3-200小型全自动胶囊充填机替代了半自动胶囊充填机，该设备的推广使方便了各科研所及大型药企研发中心、医院制剂室等。

NIP-3系列全自动充填机操作规程：

      1、电源启动后，使用手轮按顺时针方向空转，验证设备运转是否平稳，同步。

      2、进入手动页面，点击油泵开关，使精密传动部分得到有效润滑。

      3、点击真空泵、吸尘器按钮，再点击主机启动开关，使设备低速空转2分钟左右。检查真空泵、吸尘器工作是否正常。如没有异常请关闭主机、真空泵、吸尘器确认安装正确。

      4、装量调节与生产如下： （1） 将充填部分点动至底部位置，然后把充填上部分手轮下螺帽松掉，调节手轮，视窗显示数额越小就代表装量越轻。一充填杆用眼睛观察调至突出计量盘下平面1毫米为宜后固定螺帽。六调至计量盘上平面低1毫米，四比五充填杆低1-2毫米，一次类推…..如重量偏轻（一和六不作调整）其它四组可进行微调。 （2） 进入手动页面，将胶囊、药粉分别加入胶囊斗、粉斗中。 （3） 点击胶囊开关、真空泵，点击电器箱点动按钮，使胶囊分体运转3个工位，再点击触摸屏中加料开关，加入药粉至感应器变为红灯为宜。 （4） 进入自动页面，频率调至40Hz-50Hz之间，点击运行按钮。每当机器运转10-15分钟左右接取称重，检查重量是否平稳。 （5） 机器运转时，不要用毛刷清理转盘周围粉尘。不要用手接触机器转动部分，注意人身保护，以防受伤！

      5、清场操作如下： （1）进入手动页面，频率调至10Hz-15Hz之间。升起粉斗，转动主电机手轮，将充填支架升至顶部，拧掉充填支架两端的螺栓，加螺帽作为垫块，两个螺栓调整到高度一致，放至充填支架下平面，转动主机手轮把充填支架取出。 （2）将挡粉板两端螺栓拧下，取出挡粉板。 （3）清扫储粉圈内残留药粉，使用T型套筒扳手拧下螺栓，再取下计量盘和计量底盘。 （4）取出胶囊斗中的胶囊，点击点动按钮，将播囊管内的胶囊播出后，关闭胶囊开关。 （5）采用纯度76%酒精进行清理消毒。 （6）点动主机按钮，用随机携带工具箱内的通刷，进行每组上下模块内孔，上模下平面和下模下平面，清洗、擦拭干净。 （7）粉斗、充填杆、挡粉板、计量盘均可用酒精清洗、擦拭。 （8）确保酒精风干后进行安装与生产。

      6、组装要求如下： （1）计量底盘下有五个凹槽，对应底座凸出的计量底盘调节立柱，确保都在凹槽内。 （2）计量盘、挡粉板安装时（注：暂时不要将螺栓拧紧） （3）转动主机手轮，使充填支架处于顶部位置，装上充填支架，拧紧两端的螺栓后，慢慢下降，使充填杆插入计量盘内孔，并底部时将计量盘螺栓拧紧。充填杆处于挡粉板内孔中间时再拧紧螺栓，确保无摩擦。 （4）安装完成后应转动主机手轮至少3-5工位，检查无误方可开机运行。
