旋转压片机

多冲旋转压片机

1-粉药桶 2-机架 3-工作转盘 4-刮料器 5-手（盘车）转

6-出料盘 7-填充调节手轮 8-机座 9-清盘吸风系统 10-上压轮调节摆杆 11-上压轮罩

旋转式压片机的杠杆式压力与片厚调节机构

1-上冲直模量调节手轮　　2-上压轮架

3-吊杆　　4-片厚调节手柄

5-上压轮　　6-片厚调节机构

7-转盘　　8-上冲

9-中模　　10-下冲

11-主体台面　　12-下压轮

13-固定支架　　14-超压开关

15-放气阀　　16-压力油缸　　17-下压轮架

旋转压片机的传动示意图

1-填充轨      2-机架体       3-升降杆         4-刻度调节盘      5-弹簧          6-轴

7-挡圈        8-指针         9-蜗杆轴         10-蜗轮罩        11-蜗杆        12-蜗轮　　13-下冲

上压轮压力调节机构

1-摇臂 2-轴承 3-上压轮 4-键 5-压轮轴(偏心轴) 6-压轮架 7-罩壳 8-压缩弹簧9-罩壳 10-弹簧座 11-轴承座 12-调节螺簧 14-微动开关。

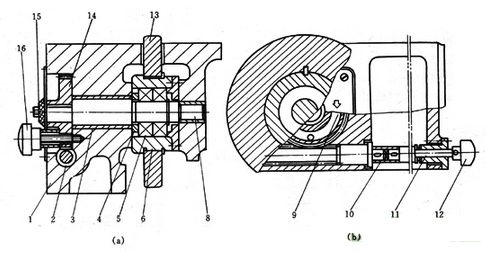

下压轮压力调节机构：

1-机体 2-蜗杆轴 3-轴套 4-轴承垫圈 5-轴承 6-压轮芯 8-下压轮轴(偏心轴) 9-厚度调节标牌10-联轴节 11-接杆 12-梅花把手 13-下压轮 14-蜗轮 15-指示盘 16-紧定螺钉

旋转式压片机介绍：

   ZP5A、ZP7A、ZP9A主要用于将颗粒状物料自动连续压制成直径不大于13mm的圆形，异形和带有文字、符号、图形片状物。压制片状物料为含粉量不超过10%的颗粒。本机不适用于半固体，潮湿颗粒、低熔点易吸湿原料和无颗粒的粉末压片。ZP17A、ZP19A、ZP33A用于压制圆片。压片时转盘速度、物料充填深度，压片厚度均可调节。机上的机械缓冲装置可避免过载而引起的机件损坏。机体一侧配有吸粉箱通过吸咀可吸取机器运转时产生的粉尘，避免粘结堵塞，并可回收原料重新使用。ZP17A、ZP19A可压制各种几何形状的异形片。ZP33结构为双压式，有两种加料装置和两套压轮。转盘上可装33付冲模旋转一周即可压制66片。ZP17D、ZP17A、ZP29、ZP31可压制普通圆片和各种异形片，外围罩壳为全封闭式，材料采用不锈钢，能防止交叉污染符合GMP标准，装有透明玻璃的明窗，能清楚观察压片的状态，易于内部清理和保养。

旋转式压片机的技术参数：
